伏安法测电阻时如何分析故障？伏安法测电阻时的电路故障分析

　　电阻元器件供应链-j9九游科技今天为大家讲讲伏安法测电阻时如何分析故障？伏安法测电阻时的电路故障分析。在测量电路中电阻值的大小时，比较常用的测量方法是伏安法，但在实际的测量过程中，总是不可避免的遇到一些故障问题，以下是伏安法测电阻时的电路故障分析，供大家参考。

　　伏安法测电阻的故障问题

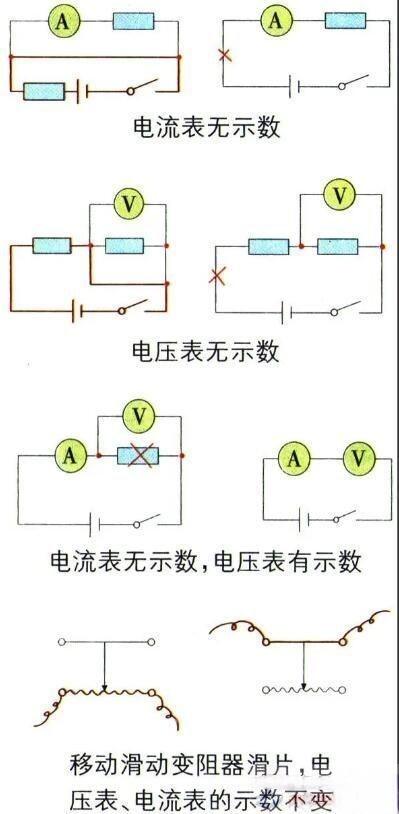

　　如下图：

　　常见故障分析：

　　1、电流表无示数

　　故障原因可能是电流表和被测电阻一起被短路，或从电流表两接线柱到电源两极间的电路中某处存在断路。

　　2、电压表无示数

　　故障原因可能是电压表被短路，或电压表两接线柱到电源两极间的电路中某处存在断路。

　　3、电流表无示数但电压表有示数且示数接近电源电压

　　电压表两接线柱到电源两极间的电路为通路，故障原因可能是被测电阻断路，或电压表串联在电路中。

　　4、滑动变阻器的连接问题

　　不管怎么移动滑动变阻器的滑片，电压表与电流表的示数都不变，则可能是滑动变阻器接入电路中时使用了上面的两个接线柱或同时使用了下面的两个接线柱。

　　二种可能的情况：

　　1、电流表示数较小，说明滑动变阻器接入电路中时使用了下面的两个接线柱;

　　2、电流表示数较大，说明滑动变阻器接入电路中时使用了上面的两个接线柱。
