伏安法测电阻的方法有哪些?伏安法测电阻的经验总结

　　电阻元器件供应链-j9九游科技今天为大家讲讲伏安法测电阻的方法有哪些?伏安法测电阻的经验总结。有关电阻测量的入门教程，采用伏安法测量电阻值的大小时，可以用电流表内接法和电流表外接法二种测量方法，伏安法测量电阻的经验技巧与问题有哪些，下面具体来看下。

　　伏安法测量电阻大小

　　一、内接法(电流表内接法)

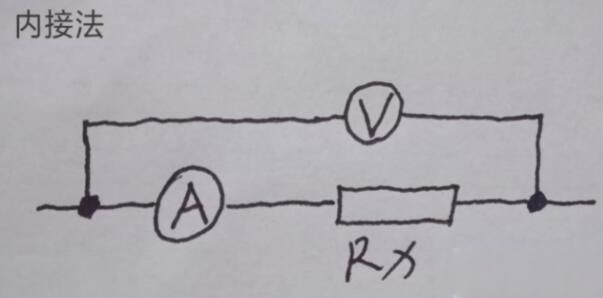

　　1、电路图

　　2、误差原因

　　(电流表)串联分压，记U(测)=Ux+U(A)。

　　3、测量值

　　偏大，记R(测)>Rx。

　　4、问题分析

　　R(测)=U(测)/I(测)，测量电流为R的实际电流，但测量电压大于R的实际电压，故测量出的R值偏大。

　　二、外接法(电流表外接法)

　　1、电路图

　　2、误差原因

　　(电压表)并联分流，记I(测)=Ix+I(测).

　　3、测量值

　　偏小，记R(测)

　　4、问题分析

　　R(测)=U(测)/I(测)，测量电压为R的实际电压，但测量电流大于R的实际电流，故测量出的R值偏小。

　　三、电路的选择

　　1.R2x>R(V)·R(A)时，用内接法。

　　四、巧学法

　　1.记忆：内大外小大内接，误并分流串分压。

　　2.讲解：

　　(1)内接法测量值偏大(比电阻的实际值)，外接法测量值偏小(比电阻的实际值);如果R2大于电压表内阻和电流表内阻的乘积，则用安培表内接法;外接法不记也要会。

　　(2)误差的原因是外接法中伏特表并联分流或内接法中安培表串联分压导致的。

　　五、伏安曲线(U为外电压)

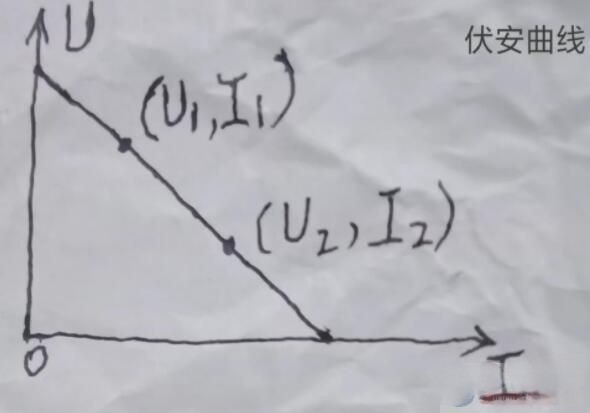

　　1.伏安曲线图

　　2.电源内阻：r=|△U/△I|.

　　电源电动势：E=纵截距。

　　3.理解：

　　(1)E=U1+I1r①，E=U2+I2r②两式相减得，r=|△U/△I|。

　　(2)I=0时，E=U。
